hey,
Ik wil graag een elektrische starter op mijn af1 zetten maar heb geen flauw idee hoe dit moet. Kan iemand my uitleggen hoe je dit doet wat je nodig hebt en hoe je het allemaal aansluit.

THNX

je hebt nodig:

1 startmotor
1 vliegwiel met starterkrans
een ontstekingskant op je blok waar je zo'n starter kan aansluiten en waar het vliegwiel in past
een schakelaar voor de starter
een batterij (bv die in je brommer ) om de starter aan te sluiten

En een blok waar hij op past misschien?

Ok dat heb ik wel maar hoe sluit ik het aan??? gewoon een draadje bv. de plus van de accu naar de knop naar de moter en de min direct op de accu en dan werkt het of kun je het nie zo aansluiten???

en een startrelais..

nee dat zou ik maar niet doen als ik jou was

bij gegevens kun je een electrischiteitsschema voor je af 1 vinden

tja dat moet je ook maar kunnen snappen

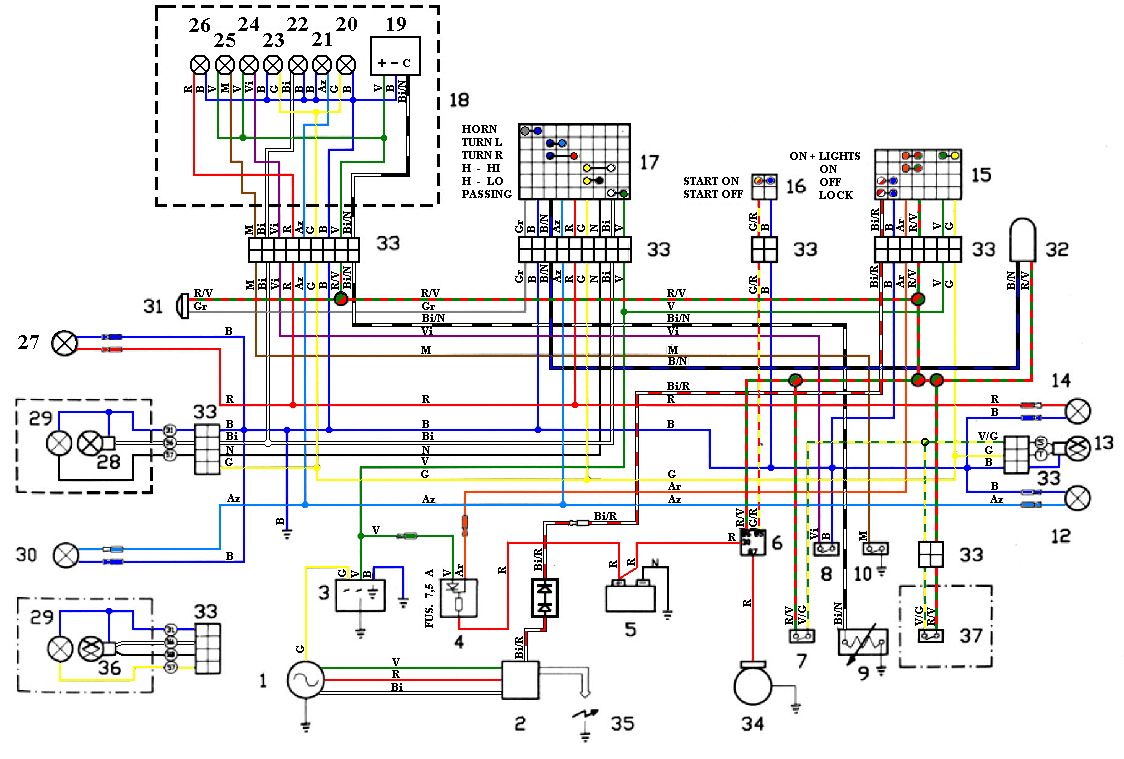

Legenda bij schema

1 Generator
2 CDI/Bobine
3 Spanningsregelaar
4 Gelijkrichter en zekering
5 Accu
6 Startrelais
7 Voetrem schakelaar
8 Olietank sensor
9 Temperatuur sensor
10 Neutraal schakelaar
12 Richtingaanwijzer linksachter
13 Achterlamp
14 Richtingaanwijzer rechtsachter
15 Contactslot
16 Startknop
17 Lichtschakelaar links
18 Dashboard
19 Temperatuur meter
20 Achtergrond verlichting
21 Controlelamp richtingaanwijzer links
22 Controlelamp groot licht
23 Controlelamp stadslicht
24 Controlelamp olie
25 Controlelamp neutraal
26 Controlelamp richtingaanwijzer rechts
27 Richtingaanwijzer rechtsvoor
28 Grootlicht
29 Lichtunit
30 Richtingaanwijzer linksvoor
31 Claxon
32 Richtingaanwijzer relais
33 Meervoudige stekkerverbinding
34 Startmotor
35 Bougie
36 Duo voorlamp
37 Remschakelaar voor

Kleuren:
Ar = Oranje
Az = Lichtblauw
B = Blauw
Bi = Wit
G = Geel
Gr = Grijs
M = Bruin
N = Zwart
R = Rood
V = Groen
Vi = Paars

© Erik http://www.apriliaforum.nl/viewtopic.php?t=111

Hierop kun je het wel wat zien maar kan iemand mij wat uitleggen...
Want vanuit de startknop komen 2 kabeltjes 1 gaat naar de startrelais... ok maar waarvoor is die andere? en er gaan ook 4 kabeltjes uit de relais plus van accu, plus naar s. moter, 1 van schakelaar maar die andere gaat rood groene komt ook weer ergens in de bedrading uit, waarvoor is die en waar sluit je die op aan?

thnx

dat is niet bepaald makkelijk uit te leggen.. mja

rood komt van de accu die gaat naar het startrelais.. dan gaat er 1 naar de startmotor
rood groen is je geschakelde spanning, en die andere is van de schakelaar

die geschakelde spanning heb ik die nodig? en die blauwe die uit de startknopw komt waar is ide van?

bedankt mischien zal ik eht eens snappen

haha ja tis niet echt makkelijk

die geschakelde spanning zit op het contactslot aangesloten en zorgt ervoor dat als je hem van het contact afhaald dat je hem dan niet meer kan starten.. net zoals alle lampjes die uitgaan als je hem van het contact afhaald.

waar die blauwe van is weet ik zo niet

Bedankt ik snap het denk ik op één ding na
op het plaatje kun je zien dat er vanuit de startrelais één kabeltje naar de startmoter gaat. Maar vanuit de startmoter loopt ook nog zo te zien valt op het plaatje een ander draadje??? touwtje? aanhangsel van startmoter? ik dnek een draadje is die er voor aarde te maken? (dus aansluiten op het frame) of naar de min van de accu?

Btw, weet de lezer mischien ook waar de dynamo (denk dat dat het is <oplader van accu>) zit bij een AF1?

Die blauwe draad is gewoon je massa / - van de accu.

de dynamo (spoelen) zit achter je vliegwiel. Vanuit daar gaat de opgewekte spanning naar een spanningsregelaar. De spanningregelaar zorgt ervoor dat je spanning niet te hoog wordt zodat je lampjes heel blijven. Vanaf daar wordt je licht aangesloten en loopt er een draad naar je gelijkrichter. De gelijkrichter maakt van de opgewekte spanning in de spoelen een gelijkspanning waarmee de accu geladen kan worden.

ik snap het nu, thnx
