uhu. Het lachen ging alleen nie want tja, hij wil maar niet stationair lopen. Heb al zn 3 uur lopen klote voor het filmpje.
Maar dit zijn niet de cilinders en carbs die er op komen, dus het is gewoon een leuk testblokje.

Tja kan nie slapen dus heb ik het ontwerp voor de kopjes zo goed als afgerond. De rest van de ontwerpen zijn zo goed als klaar moet alleen nog even na gaan hoe hoog exact ik de ophoog plaatjes wil voor de cilinders.

Heb onder tussen ook een lijstje gemaakt met onderdelen die nog nodig zijn voor een lopende 2 cilinder.

Te fabriceren delen
-2 kopjes (ontwerp af) bouran
-2 cilinderbussen (materiaal binnen moeten gedraaid) bouran
-ophoogplaatje bouran
-vliegwieltje en hall sensor houders (wordt nog uitgewerkt)
-membraan inlaat (ontwerp af materiaal wordt nog gekocht)
-uitlaten (basis ontwerp is er al) zelf

te kopen
-2 NGK C8HSA bougies minibikeshop
-2 minibike membranen minibikeshop
-2 minibike spruitstukken minibikeshop
-benzineslang filter minibikeshop
-2 14mm dellorto carbs (op de post) steven
-2 hall sensoren conrad.nl
-2 bobines marktplaats

Als ik al dit binnen heb ik hoop voor de kerst vakantie kan ik eens vlug wat snelheid in het project brengen zodat er voor de eerste sprints een lopend blokje is.

dat ziet er interessant uit

te moeilijk

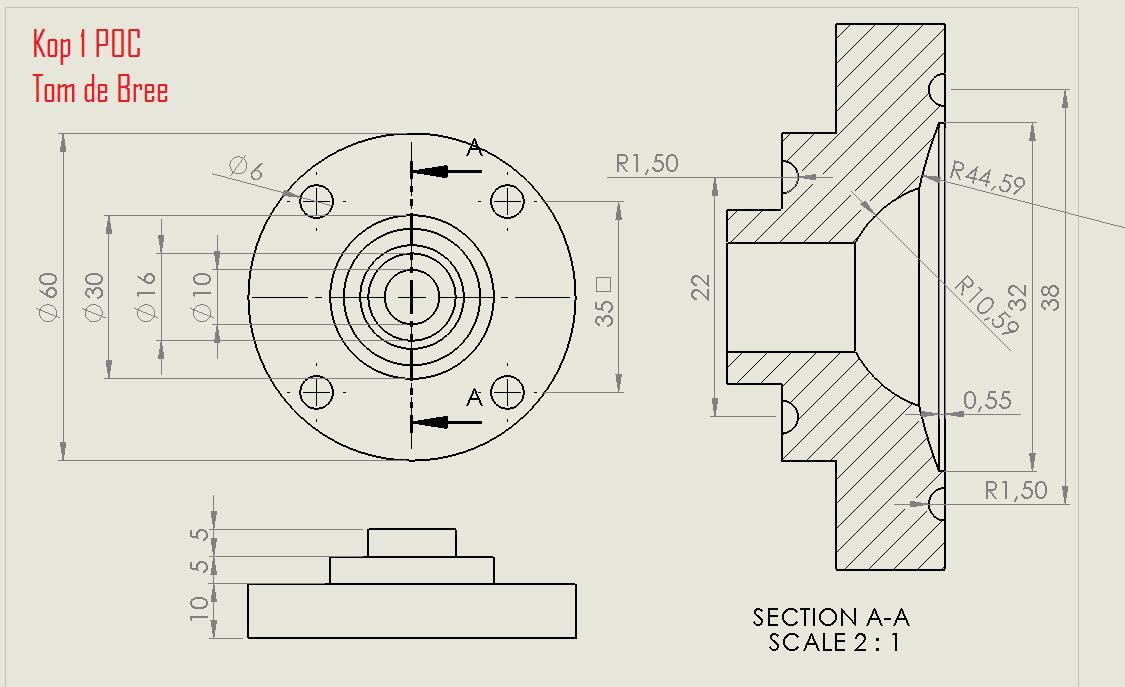

section view.

ik mis in AA het schroefdraad!

hij gaat bougies gebruiken die een bajonet fitting hebben...

mooi project dit trouwens...zijn d'r ook veel te weinig van...

@mickey- da vindt ik ook, iedereen die maar wa in de winkel koopt

@ royal- Schroefdraad tekenen kost te veel werk, is veel gemakkelijker om gewoon door te geven aan de draaier.

ff vraagje daarover. als ik dus een bout wil laten maken, en ik geef hem de tekening, moet ik dan gewoon op die tekening zetten wat de buitenmaat is van de het draad( wat je meet met je schuif maat dus) en dan de spoed?

je tekend de draad als een cilinder en dan zet je der de M-maat er bij en de spoed. Dan kan het niet fout gaan

okeuj^^

De laatste onderdelen zijn geregeld.

Ben benieuwd wat jeroen (bouran) er van maakt

Hoe ben je bij dit kop ontwerp gekomen?

Hoe heb je de bolling van je zuiger opgemeten?

Wat zijn je toleranties op je maten?

Waarom die radius van 1,5 in de bovenkant van je kop? Je rubbere pakkingsring word toch al gecentreerd op de rond 16 maat?

Een hoop vragen, maar ik ben er wel benieuwd naar . Leuk dat je er zo serieus mee bezig bent.

Er komen allemaak oringen in van +/-3mm doorsneder.

Bolling zuiger is uiteraard gemeten. Het ontwerp is compleet van eigen gedachte beetje een msv waarde gekozen inhoud zou zn 1,5cc moeten worden als ik de compressie van 1:14 aanhoud. En in solid works zijn inhouden gemakkelijk te meten dus was dat wat minderlastig reken werk.

Even dit weekeind afwachten of mn ouder niet te moeilijk doen over nog een grote financieele uitgave.

Netjes Tom! heb alleen niet begrepen wat je nou precies dit weekend gaat doen, je koopt toch een AM6 blok, en dan ga je de versnellingsbak pas maken?
Ben erg benieuwt wat ervan gaat worden, kan niet wachten tot we de V4 gaan horden
